Código de colores y forma de interpretar condensadores y resistencias de nuestras viejas radios

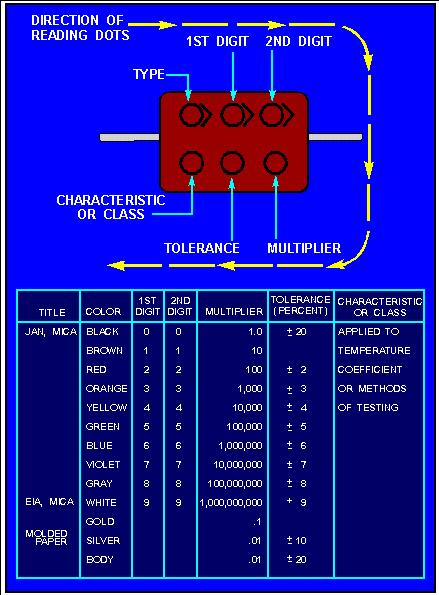

Condensadores
Condensadores1
Resistencias

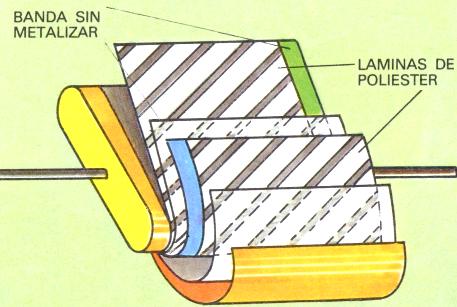

Partes de un condensador de poliester
Condensador1

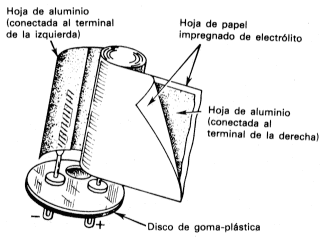

Partes de un condensador electrolítico
Condensador2
Cerámico tubular
Condensador3

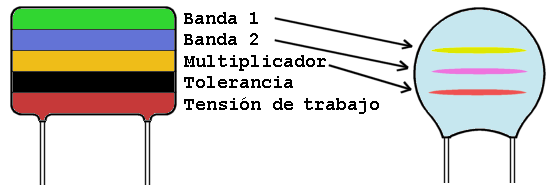

Codificación de las bandas de color
Condensador4

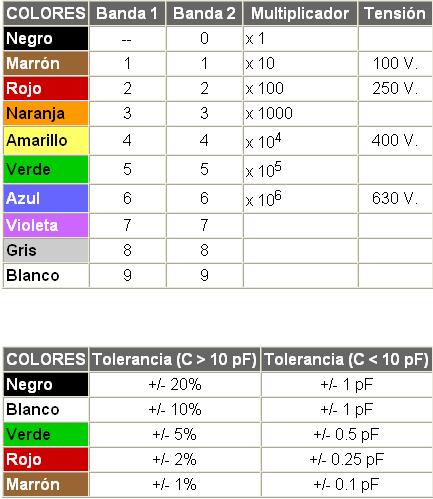

Tabla condensadores

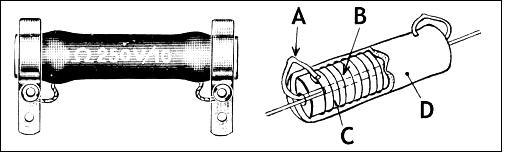

Resistencia bobinada
Resistencia bobinada
Resistencia de película metálica
Res. pel. metalica
Resistencia de película de carbón
Resist. carbon

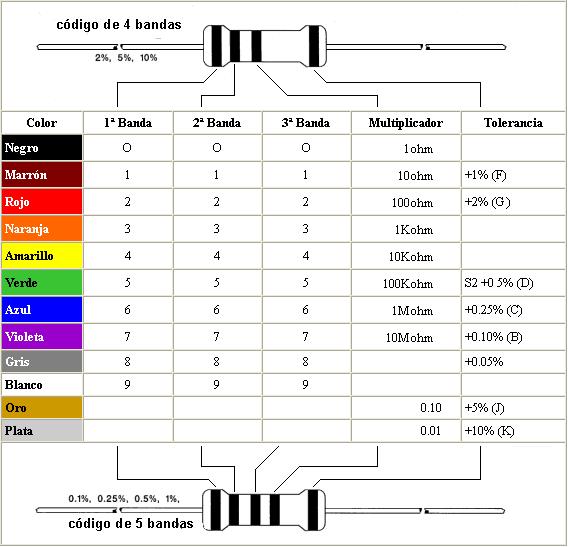

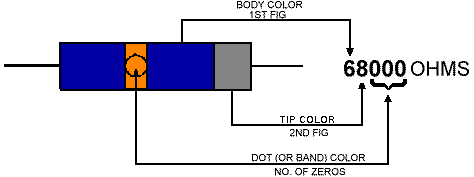

Código de colores resistencias
Tabla resistencias

Las partes de un triodo

Partes triodo
