Pequeño transmisor de AM de una válvula
Pequeño transmisor de AM de una válvula |

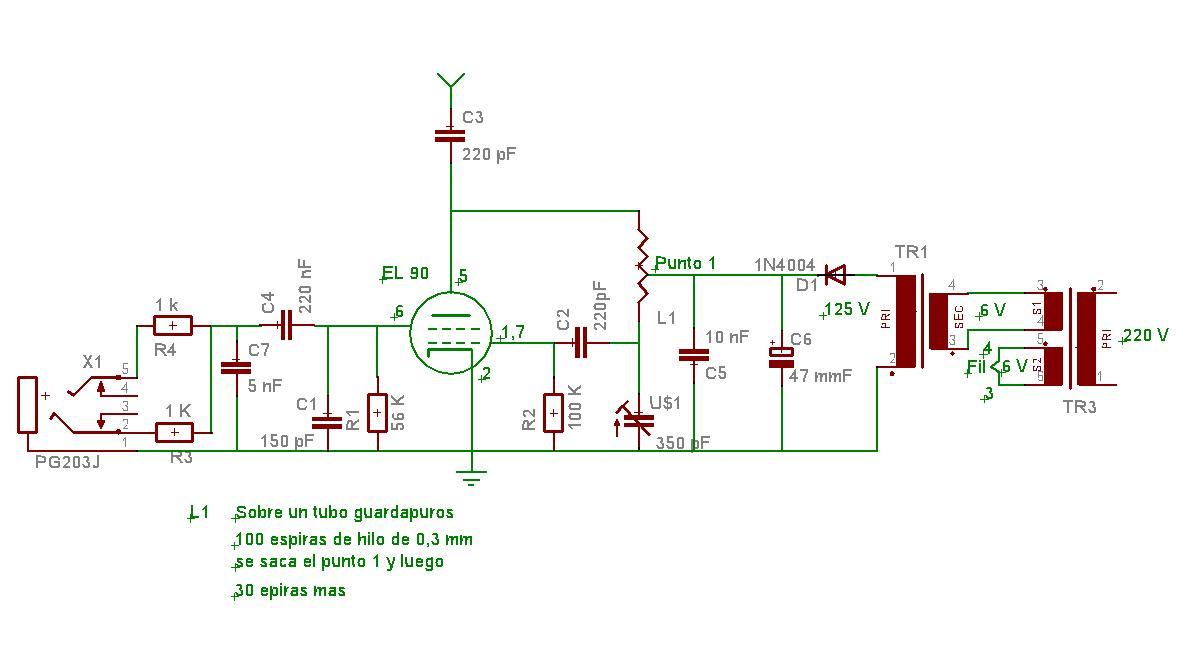

| Una manera sencilla de escuchar la FM en nuestras viejas radios que no disponen de esa banda es haciendo una pequeña emisora para nuestro taller o habitación donde las tenemos.Este pequeño transmisor no tiene un gran alcance lo que lo hace ideal para nuestro propósito y no molestar a la vecindad.En realidad con él se puede transmitir cualquier señal de audio con una amplitud de 2 vpp, es decir, de la salida de auriculares de cualquier aparato ya sea una radio FM, un discman, mp3, gramófono, etc.La base del circuito no es mia, circulan muchos por la red, revistas, libros, etc. Yo solo lo he adaptado al material del que disponia.Lo he hecho sintonizable para que sea más facil ajustarlo a una frecuencia libre de ruidos y emisiones.El esquema final es este: |
|

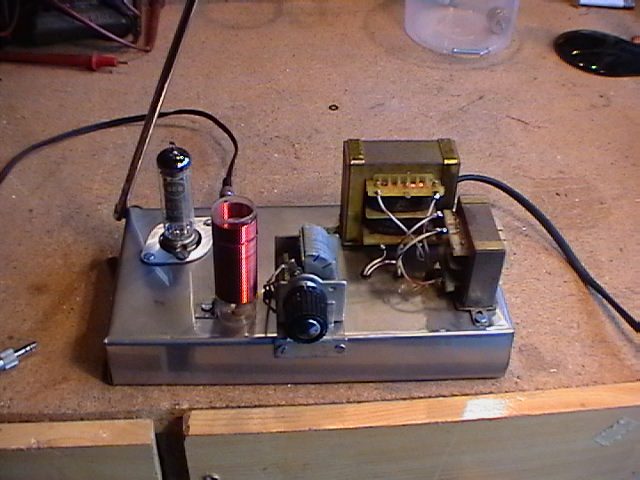

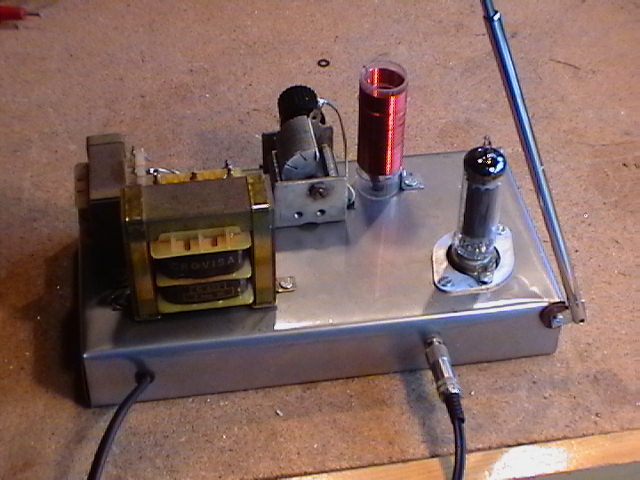

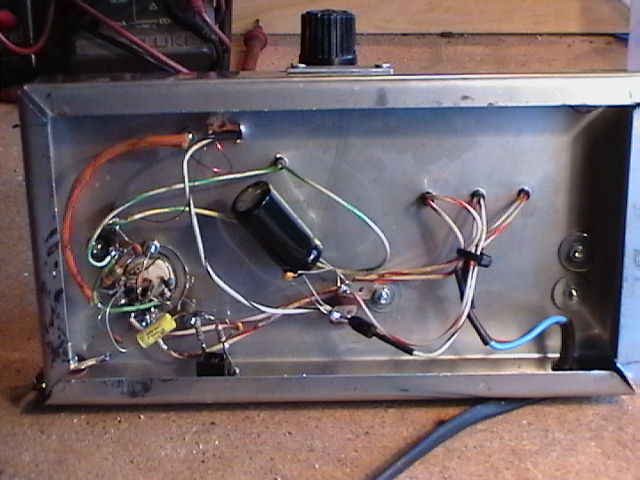

| Para la bobina L1 he utilizado como soporte un tubo de esos que se usan para los puros, me gustó la idea (estéticamente) de hacerla sobre un tubo transparente. En un principio iba a usar un condensador fijo de 150 pF, asi que la calculé para una frecuencia de trabajo de 1140 KHz aprox. El resultado fueron 130 espiras con hilo de 0,3mm juntitas con una salida para el punto 1 a la nº 30 espiras contando desde el final o a la numero 100 contando desde la parte que va a la placa. La longitud total de la bobina, 46 mm.Después me di cuenta que era mejor hacerlo sintonizable y usé el condensador variable de 365 pF. En realidad con esa bobina para OM entraria en rango cualquier condensador entre 80 pF y 365 pF. Se podria usar un trimer de 100 pF pero estariamos mas limitados. Eso ya es a gusto de cada uno.Para la alimentación he usado dos transformadores comunes. El principal de 1,4 A con 220 V primario y dos salidas de 6 V. El segundo de 0,5 A con un primario para 220 y 125 V y un secundario de 6 V.Una de las salidas de 6 V del principal para alimentar el secundario del segundo transformador que lo uso al revés para utilizar los 125 V para la alimentación +B. La otra salida del principal para el filamento de la EL90.La rectificación con un diodo común. El resto ya se ve en el esquema.Utilizando una radio normal de FM y su salida de auriculares hay que poner el volumen sobre un 70 o 80 %.Ahi van unas fotos. |
|
|
|
|
