NORA VE-301 DYN

Esta es una radio que merece un poco de atención. La merece por su historia.Durante el III Reich el Ministerio de Propaganda se didrigió a los fabricantes de radio para sugerirles la fabricación de un aparato de radio barato, asequible a todos los bolsillos para hacer llegar la voz de Hitler a todos los hogares.Nora fabricó el Volksempfänger (radio popular), cuyo circuito era un regenerativo de poca calidad capaz de sintonizar las emisoras locales pero deficiente para las emisoras extranjeras.Las letras VE 301 recuerdan la toma de poder de los nazis (30 de enero de 1933). Se fabricaron varios modelos a partir de 1934. Por citar algunos el VE301W, VE301GW, VE301DKE, etc.

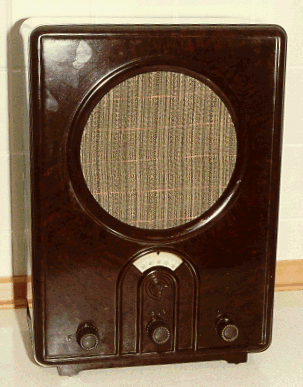

VE301WVE 301 GWVE301 DKE

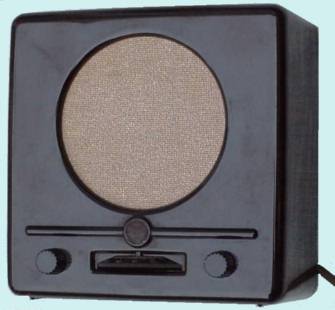

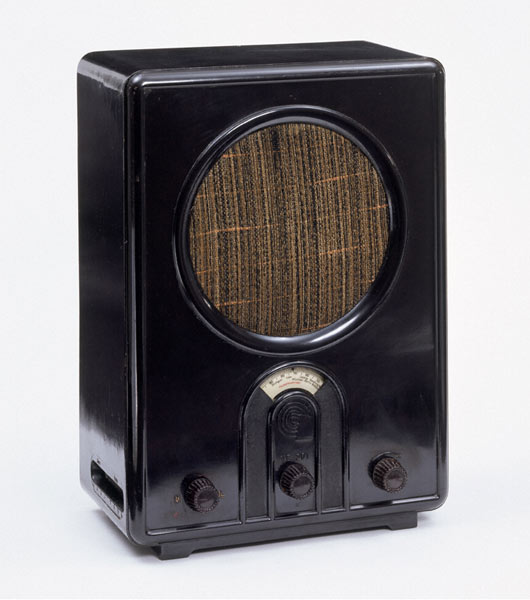

De izquierda derecha: VE301W, VE301GW Y VE301DKE

Si los muebles parecen iguales pero tienen distinta letra es que hay una variación en el circuito.

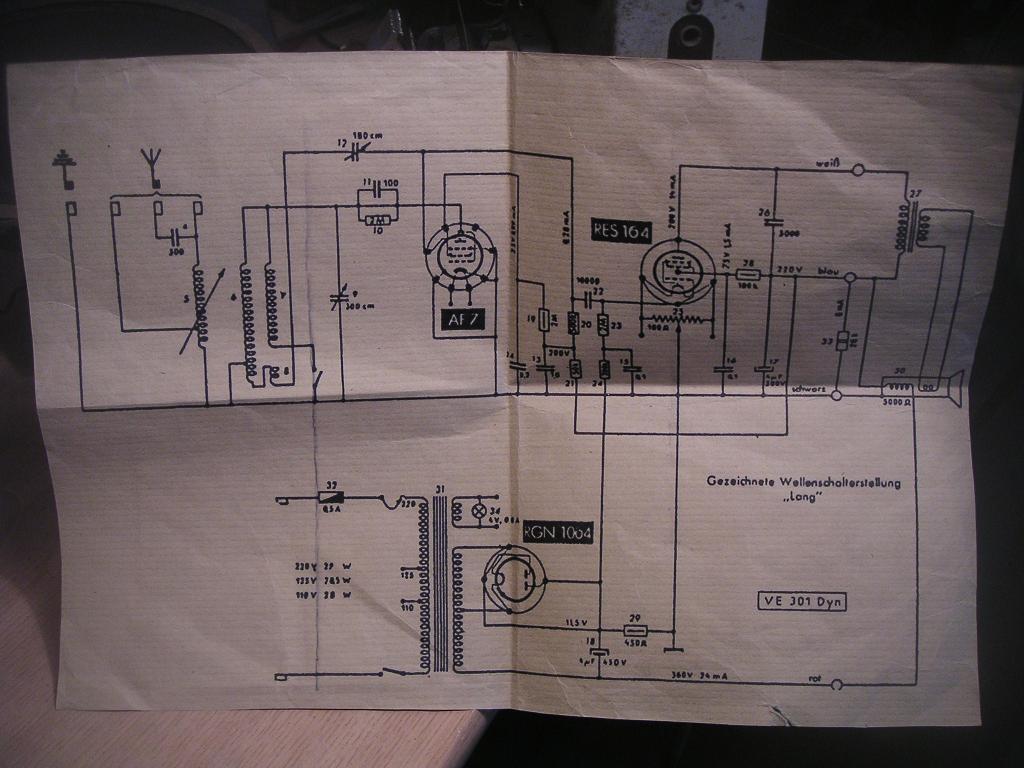

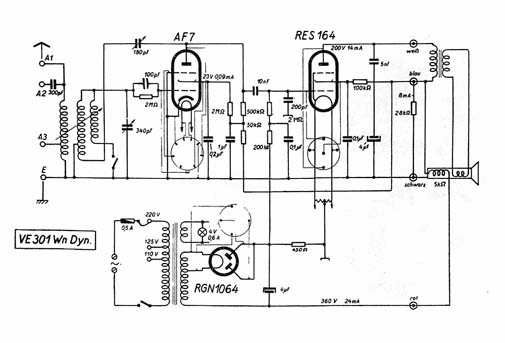

Este es el VE 301 DYN fabricado en 1938 y este es su esquema:

VE301 DYN

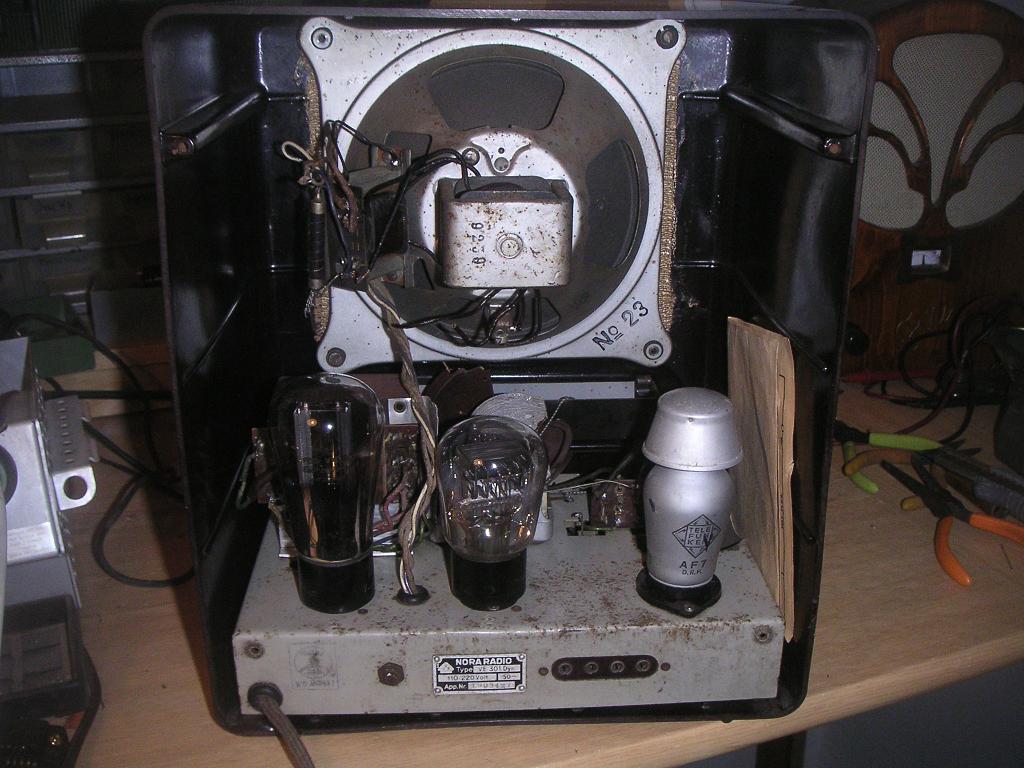

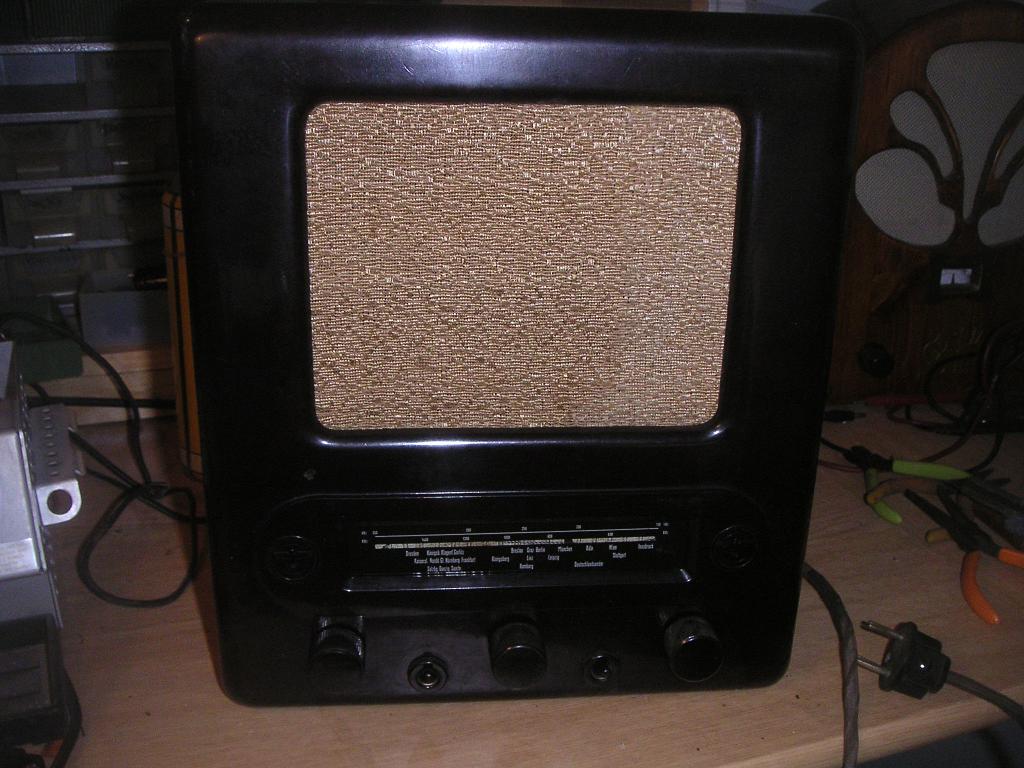

FrontalTrasera

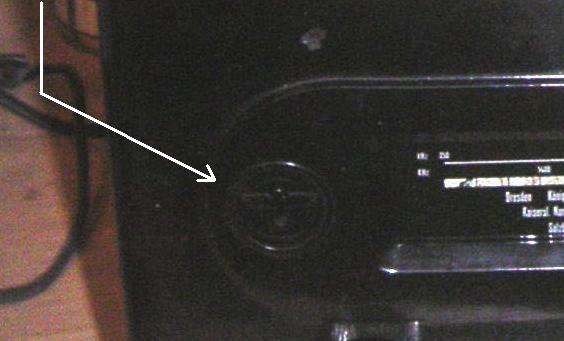

Aqui no se ve claro por eso amplio la foto abajo para que se pueda apreciar lo que lleva a cada lado del dial:
SvasticaEsquema
En el interior a la derecha se ve el esquema plegadito que está en perfecto estado de conservación.

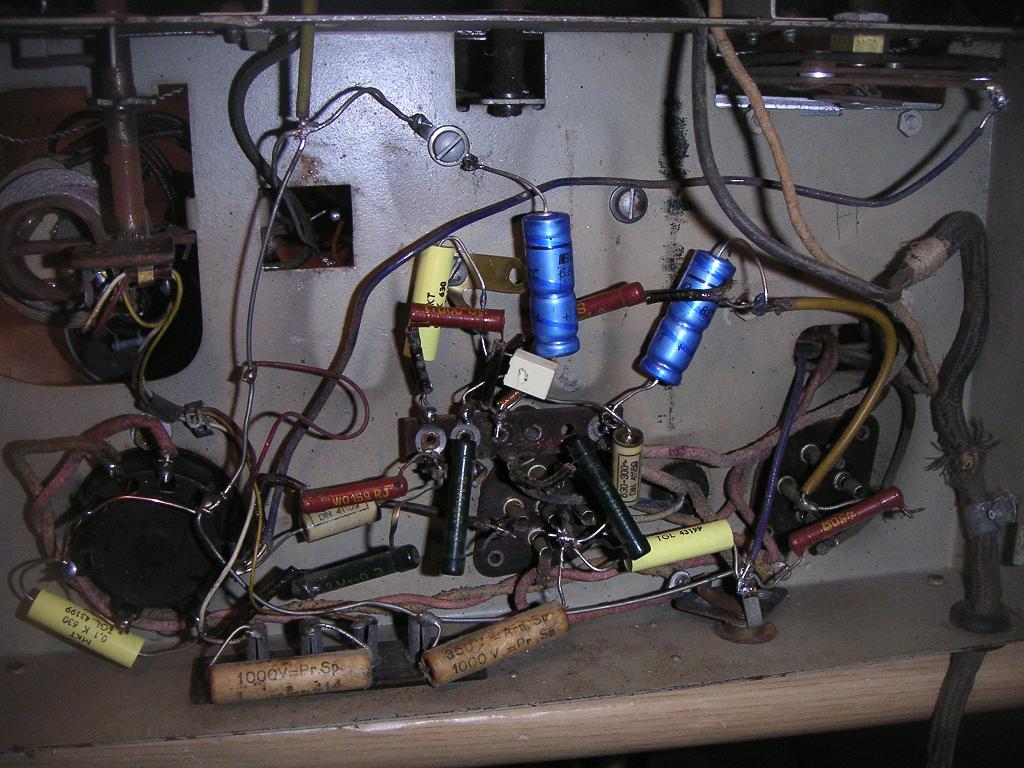

Chasis
Esto es un claro ejemplo de lo que NO HAY QUE HACER en este tipo de radios, a mi al menos, me molesta.

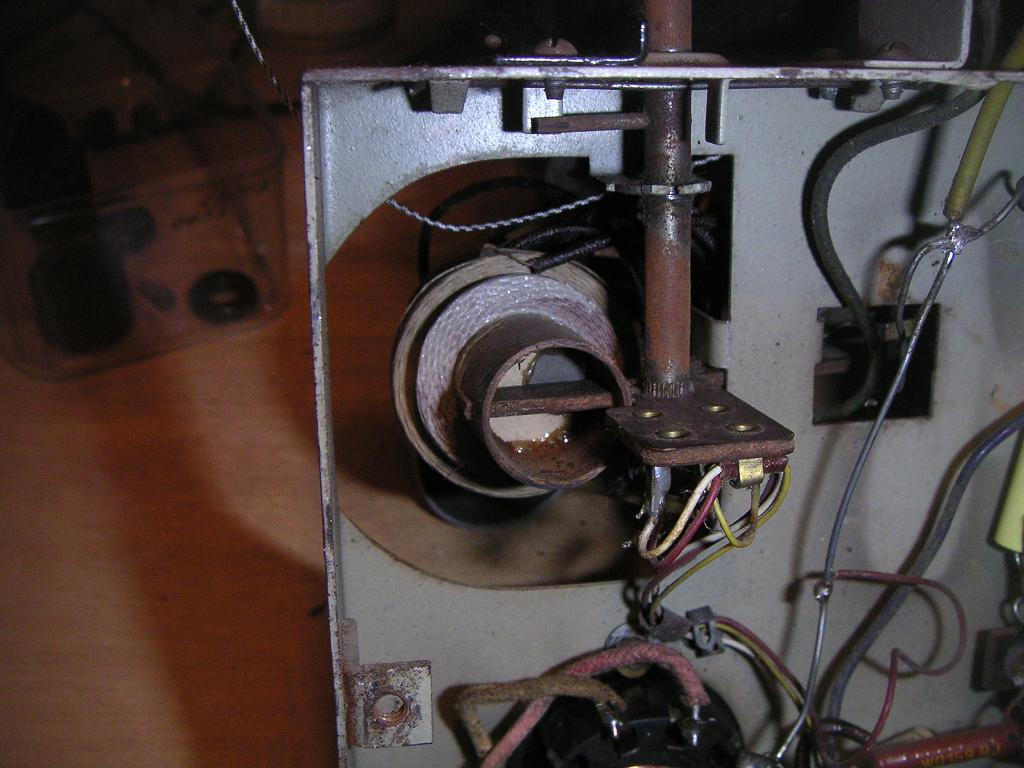

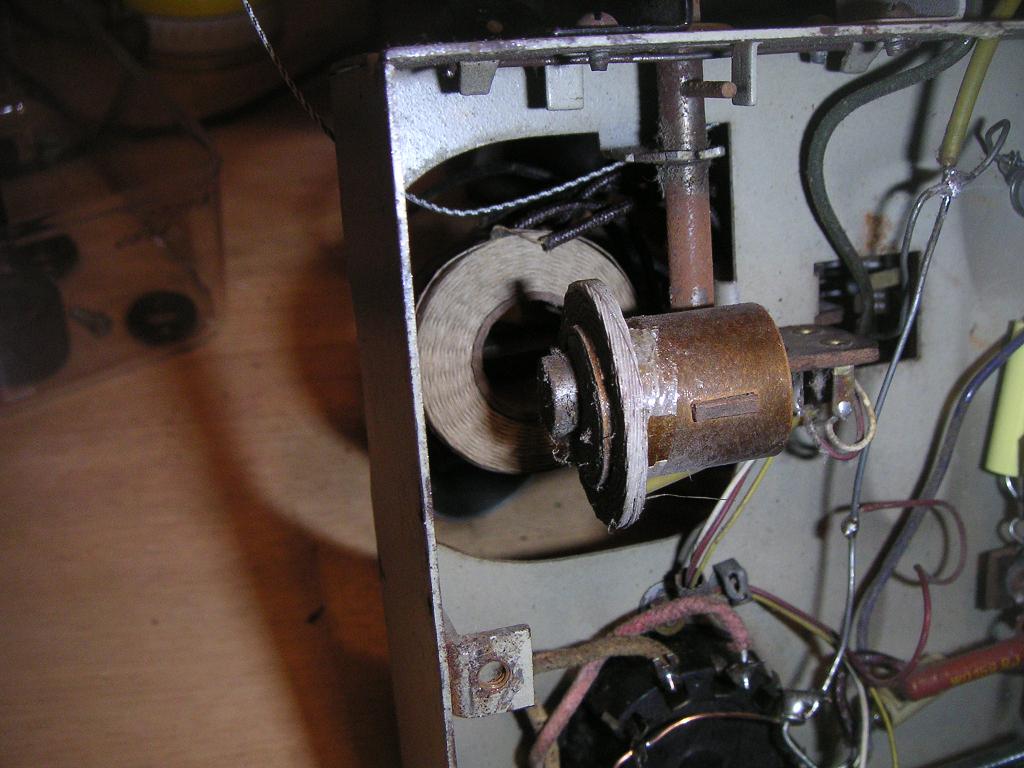

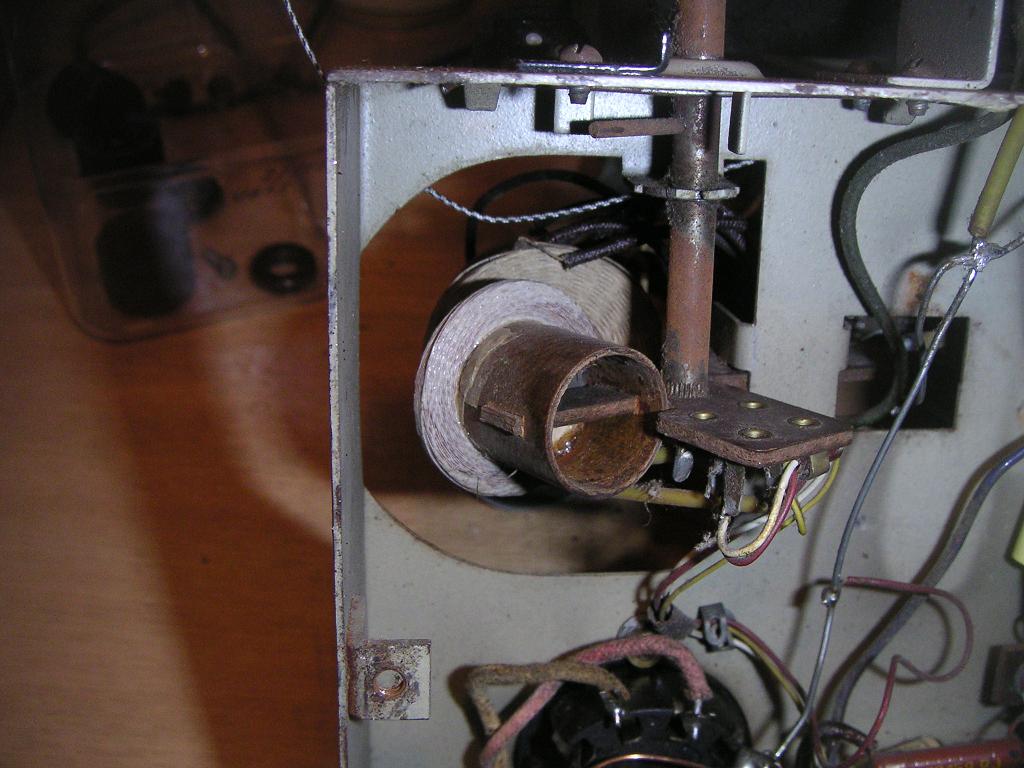

La reacción en esta radio se controla por medio de un condensador variable y la bobina de reacción. Veamos con detalle esta última:
Bobina reaccionBobina reaccion 2Bobina reaccion 3
A pesar de la sencillez del circuito en OM se cogen en mi casa 5 emisoras con 3 metros de cable como antena.

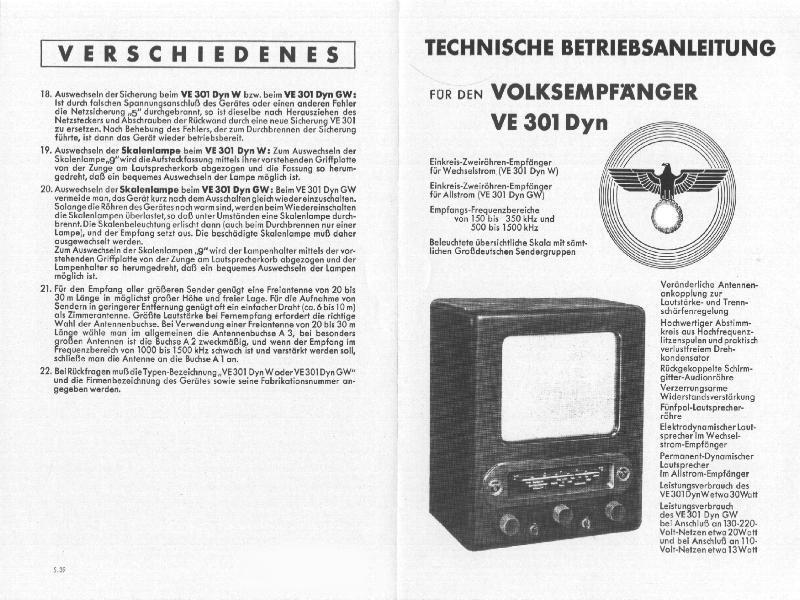

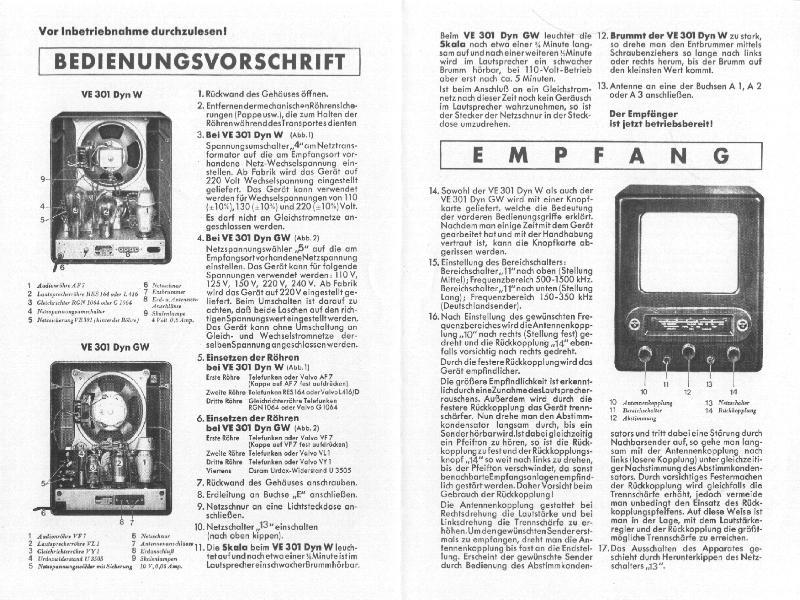

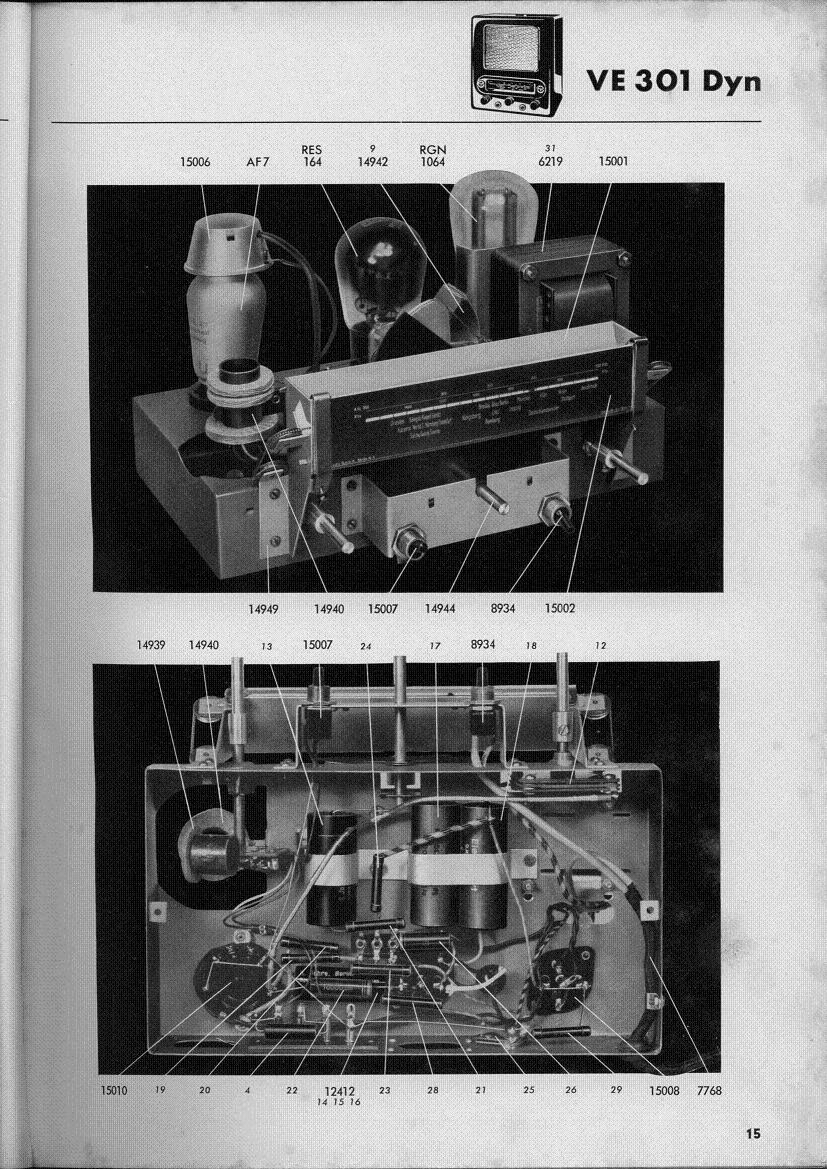

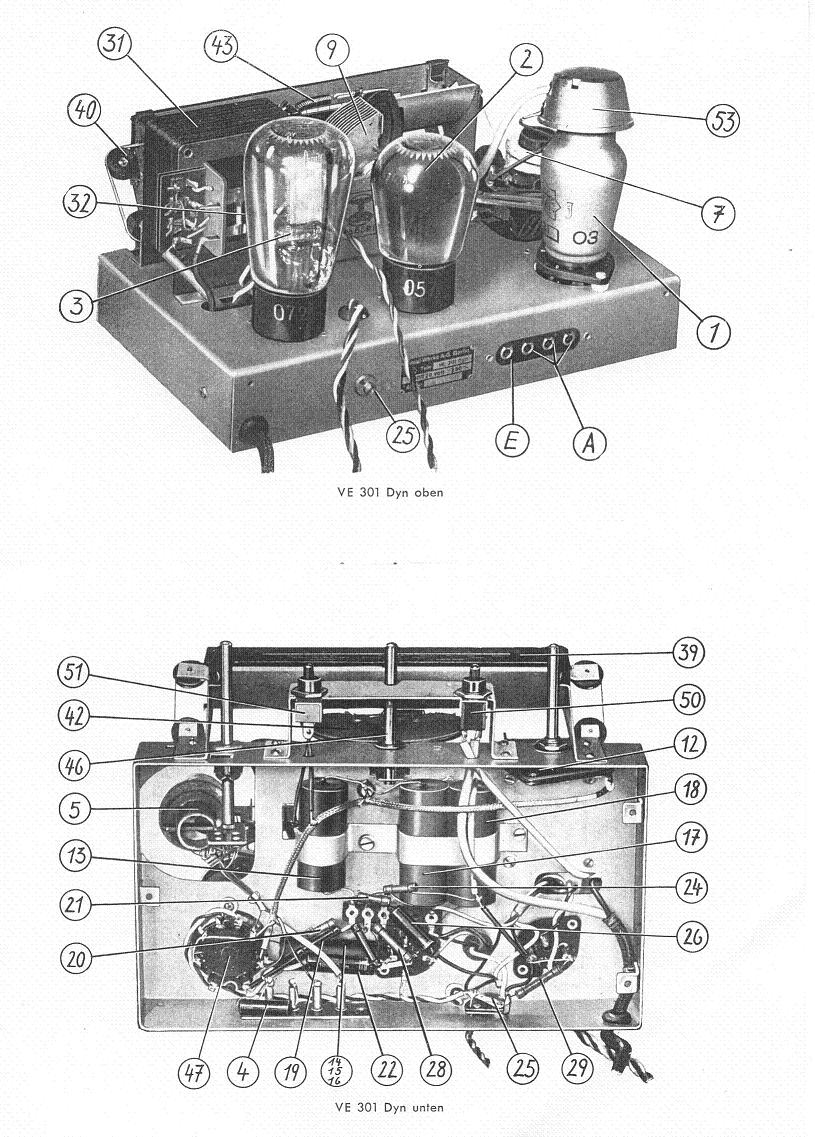

Me ha gustado reparar esta radio porque es un clásico de coleccionista por la historia que encierra, no porque simpatice con la politica nazi ni mucho menos, sino por el lugar que ocupa en la historia de la radio. Para terminar un poco de documentación sacada de otras páginas.
Docu 1Docu 2
Docu 3
Docu 4
Docu 5
